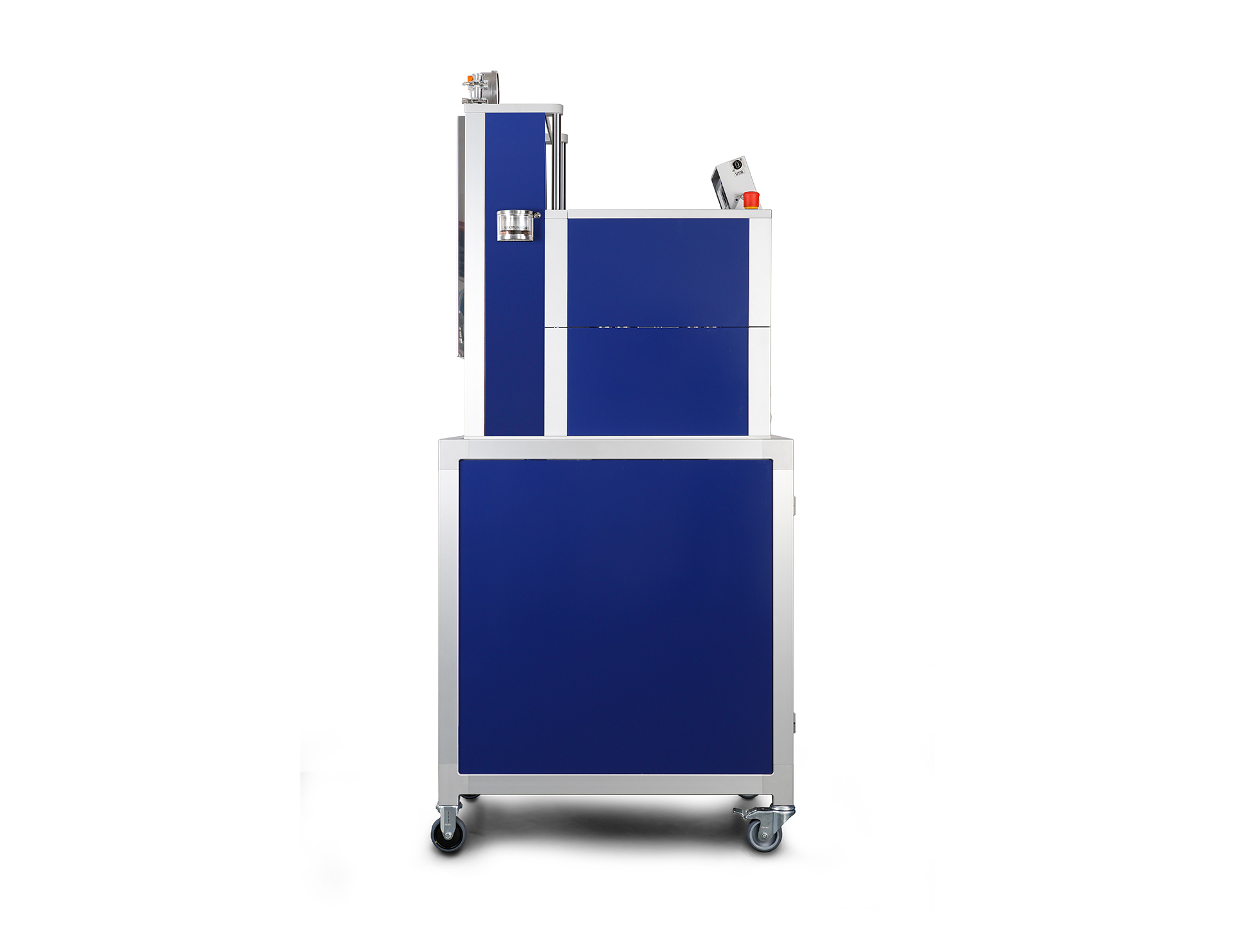

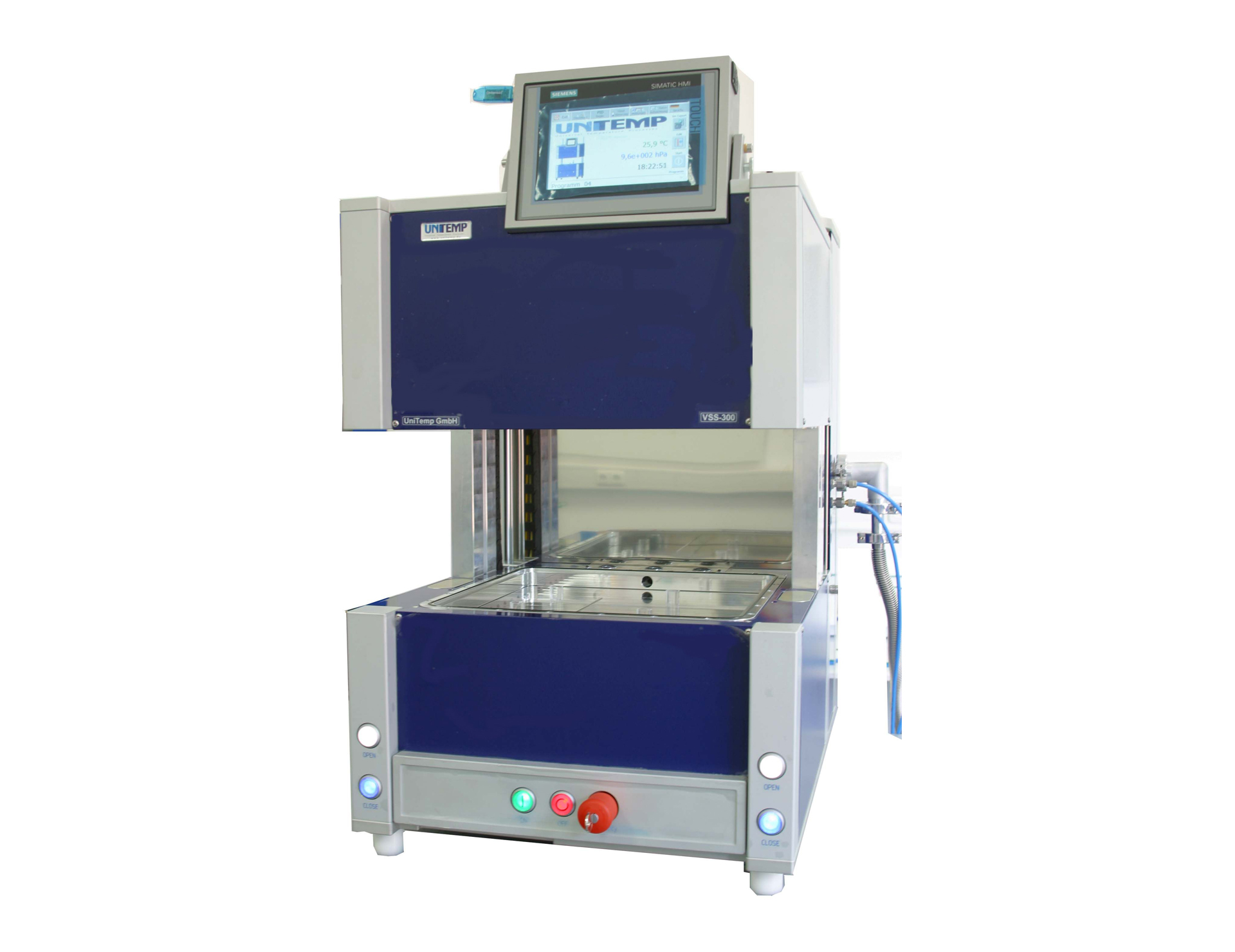

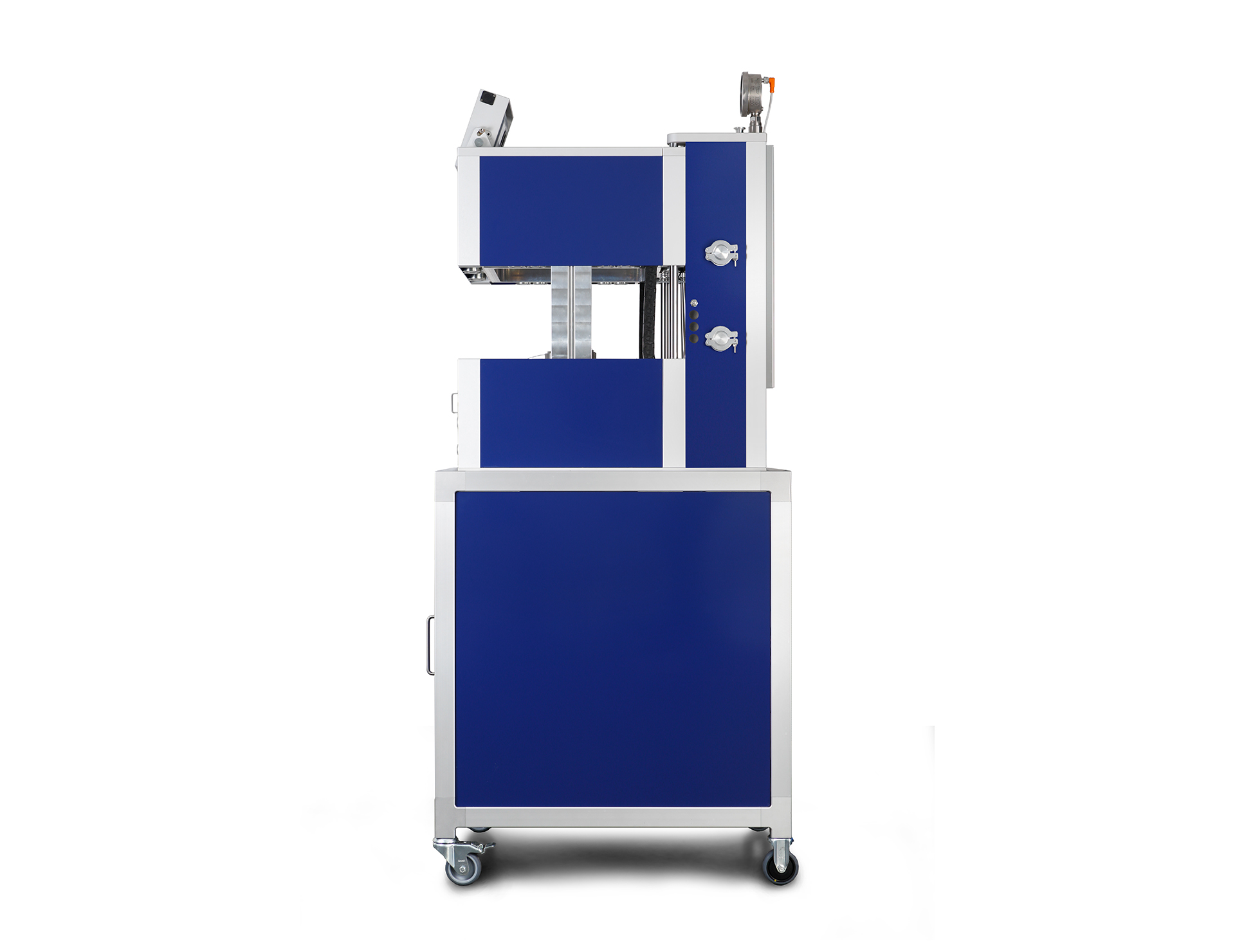

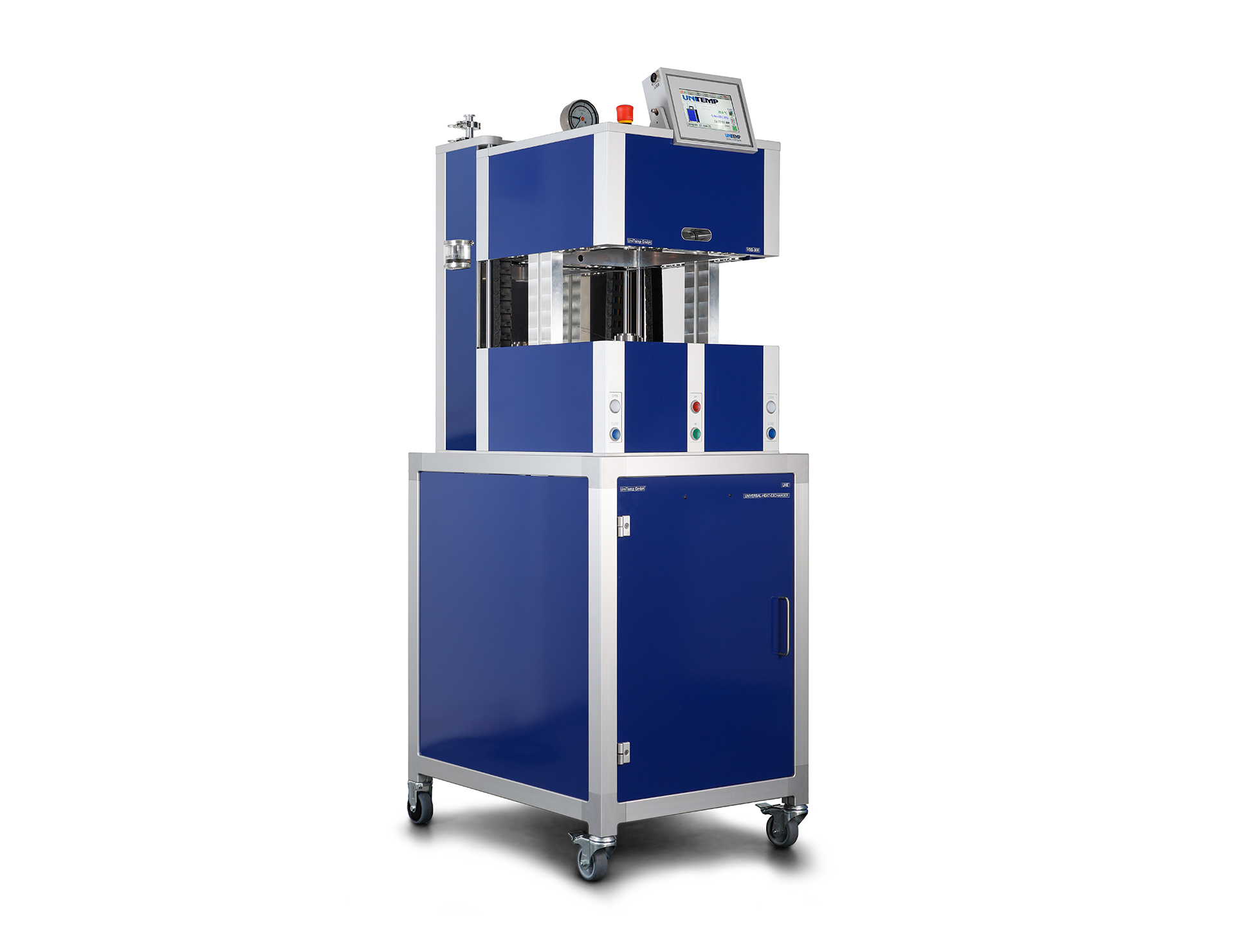

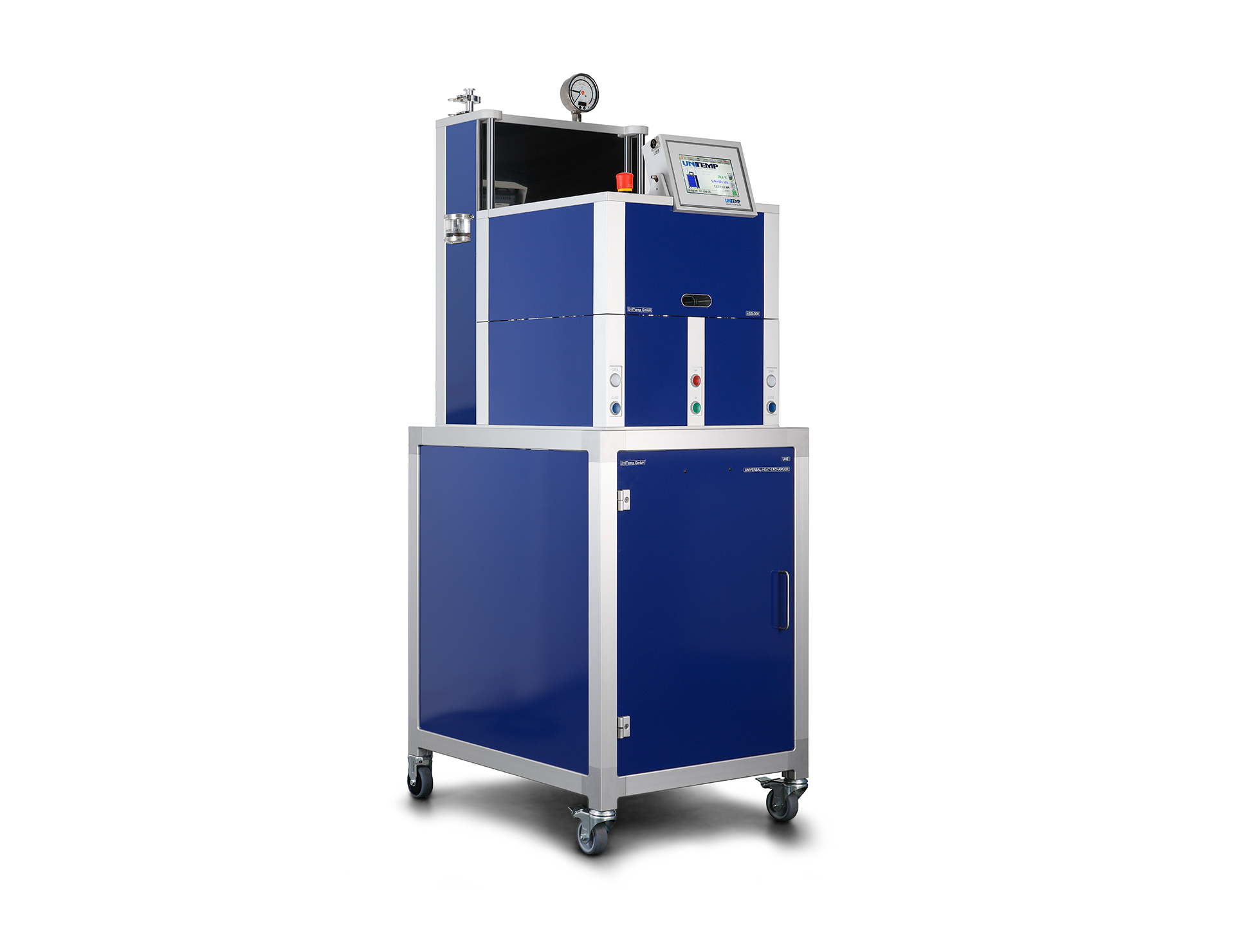

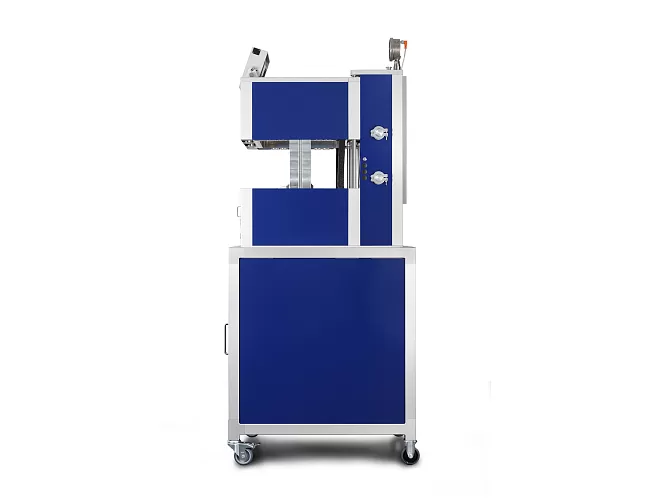

VSS-300
Vakuová pájecí pec pro vzorky do 300x300 mm, horní plnění, max 600 °C, ohřev až 150 K/min
Vybrat variantu
-
Pájení přetavením s vakuem, přesností a flexibilitou
Model VSS-300 je vakuová pec určená pro pájení přetavením na substrátech až do velikosti 300 × 300 mm. Díky oddělené pracovní komoře, vysoké rychlosti náběhu teploty a možnosti provozu s různými plyny je ideální pro náročné aplikace v oblasti mikroelektroniky, výkonových modulů a LED technologií.
Klíčové vlastnosti:
- Maximální velikost substrátu: 300 × 300 mm
- Maximální teplota: až 450 °C (volitelně až 650 °C)
- Náběh teploty: až 150 K/min
- Komora: 350 × 350 × 75 mm (volitelně až 120 mm), hliníková nebo nerezová, snadno čistitelná
- Vakuum: až do 10⁻³ hPa (s volitelnou pumpou)
- Řízení atmosféry: až 4 plynové linky s MFC (1 standardní, 3 volitelné)
- Ovládání: SIMATIC SPS s 7" dotykovým panelem, až 50 programů po 50 krocích
- Chlazení: vodní, výkon až 8,8 kW
- Plnění: horní víko s vertikálním otevíráním (top loader)
- Rozhraní: Ethernet, volitelně sériové rozhraní
Volitelné příslušenství:
- Modul pro kyselinu mravenčí (včetně automatického doplňování)
- Vodíkový modul s bezpečnostními prvky
- Membránová pumpa (chemicky odolná)
- Olejová rotační pumpa
- Uzavřený vodní chladicí okruh
- Křemenná separační deska nebo rám
- Grafitová topná deska chlazená vodou
- Bezpečnostní kryt Hood L
- Pat light (signalizační světlo)
- Externí switchbox pro pumpu nebo chladič
- USB kamera a průhledové okénko pro sledování procesu
Typické aplikace:
- Pájení přetavením s/bez tavidla
- Reflow pájení kuliček (solder ball) a bumpů
- Flip-chip montáž
- Zapouzdření a utěsnění pouzder
- Výroba výkonových LED modulů
- Pálení pasty pro rezistory
- Upevnění čipů (die attach) na DBC/IGBT substráty
Technické parametry:
- Rozměry zařízení: cca 540 × 690 × 890 mm
- Hmotnost: cca 140 kg
- Napájení: dle regionu (např. EU: 3×400 V, 18 kW)
- Řízení: Siemens SPS, dotykový panel
- Chlazení: vodní, nutné pro provoz
VSS-300
Vakuová pájecí pec pro vzorky do 300x300 mm, horní plnění, max 600 °C, ohřev až 150 K/min
Vybrat variantu
VSS-300 – Vakuová pec pro pájení přetavením až do 450 °C pro substráty do 300 × 300 mm
VSS-300 je výkonná vakuová pec s horním plněním, ideální pro pájení přetavením s nebo bez tavidla. Nabízí rychlý náběh teploty, řízenou atmosféru a snadnou údržbu.
-
Pájení přetavením s vakuem, přesností a flexibilitou
Model VSS-300 je vakuová pec určená pro pájení přetavením na substrátech až do velikosti 300 × 300 mm. Díky oddělené pracovní komoře, vysoké rychlosti náběhu teploty a možnosti provozu s různými plyny je ideální pro náročné aplikace v oblasti mikroelektroniky, výkonových modulů a LED technologií.
Klíčové vlastnosti:
- Maximální velikost substrátu: 300 × 300 mm
- Maximální teplota: až 450 °C (volitelně až 650 °C)
- Náběh teploty: až 150 K/min
- Komora: 350 × 350 × 75 mm (volitelně až 120 mm), hliníková nebo nerezová, snadno čistitelná
- Vakuum: až do 10⁻³ hPa (s volitelnou pumpou)
- Řízení atmosféry: až 4 plynové linky s MFC (1 standardní, 3 volitelné)
- Ovládání: SIMATIC SPS s 7" dotykovým panelem, až 50 programů po 50 krocích
- Chlazení: vodní, výkon až 8,8 kW
- Plnění: horní víko s vertikálním otevíráním (top loader)
- Rozhraní: Ethernet, volitelně sériové rozhraní
Volitelné příslušenství:
- Modul pro kyselinu mravenčí (včetně automatického doplňování)
- Vodíkový modul s bezpečnostními prvky
- Membránová pumpa (chemicky odolná)
- Olejová rotační pumpa
- Uzavřený vodní chladicí okruh
- Křemenná separační deska nebo rám
- Grafitová topná deska chlazená vodou
- Bezpečnostní kryt Hood L
- Pat light (signalizační světlo)
- Externí switchbox pro pumpu nebo chladič
- USB kamera a průhledové okénko pro sledování procesu
Typické aplikace:
- Pájení přetavením s/bez tavidla
- Reflow pájení kuliček (solder ball) a bumpů
- Flip-chip montáž
- Zapouzdření a utěsnění pouzder
- Výroba výkonových LED modulů
- Pálení pasty pro rezistory
- Upevnění čipů (die attach) na DBC/IGBT substráty
Technické parametry:
- Rozměry zařízení: cca 540 × 690 × 890 mm
- Hmotnost: cca 140 kg
- Napájení: dle regionu (např. EU: 3×400 V, 18 kW)
- Řízení: Siemens SPS, dotykový panel
- Chlazení: vodní, nutné pro provoz
Seznam variant VSS-300
Vakuová pájecí pec pro vzorky do 300x300 mm, horní plnění, max 600 °C, ohřev až 150 K/min, vakuum do 10-3 hPa
VSS-300-HV
Vakuová pájecí pec pro vzorky do 300x300 mm, horní plnění, max 600 °C, ohřev až 150 K/min, vakuum do 10-6 hPa
VSS-300
Vakuová pájecí pec pro vzorky do 300x300 mm, horní plnění, max 600 °C, ohřev až 150 K/min, vakuum do 10-3 hPa
VSS-300-HV
Vakuová pájecí pec pro vzorky do 300x300 mm, horní plnění, max 600 °C, ohřev až 150 K/min, vakuum do 10-6 hPa
