Rychlé tepelné procesy s vysokou přesností a flexibilitou

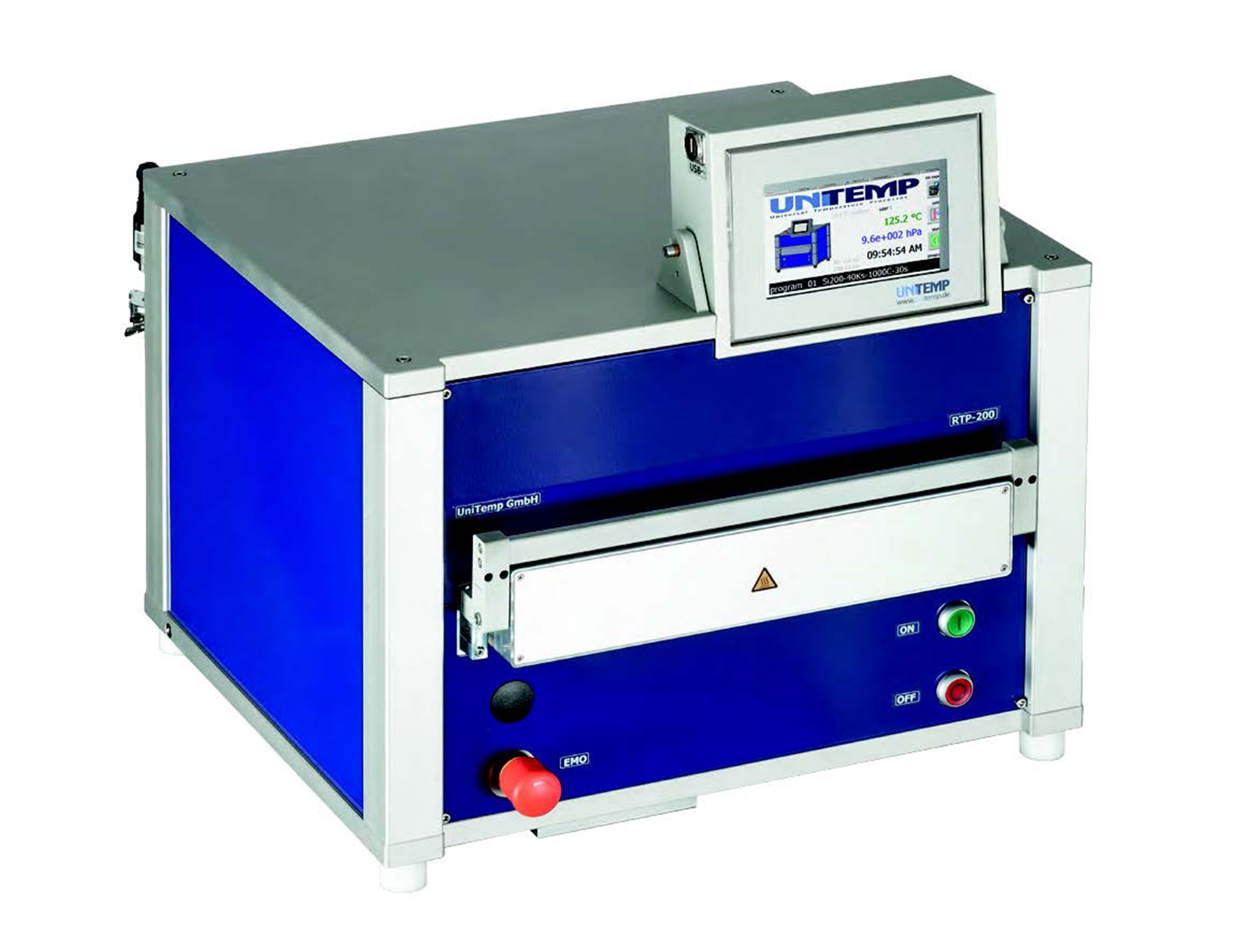

Model RTP-200 je stolní vakuová pec určená pro rychlé tepelné procesy (RTP) s možností zpracování waferů až do průměru 200 mm nebo 182 × 182 mm (M10 solární wafery). Nabízí vysokou teplotní dynamiku, přesné řízení atmosféry a možnost provozu ve vysokém vakuu (volitelně až do 10⁻⁶ hPa).

Klíčové vlastnosti:

• Maximální velikost substrátu: 200 mm wafer nebo 182 × 182 mm solární wafer
• Maximální teplota: 1000 °C
• Náběh teploty: až 50 K/s (volitelně až 100 K/s)
• Topný výkon: 2×12 infračervených lamp (celkem 24, jmenovitý výkon 2 kW/lampa)
• Komora: hliníková, bez křemenné komory, s integrovanými plynovými vstupy a výstupy
• Vakuum: až do 10⁻³ hPa (volitelně až 10⁻⁶ hPa s verzí HV)
• Řízení atmosféry: 1 plynová linka s MFC pro dusík (5 nlm), možnost rozšíření až o 3 další
• Ovládání: SIMATIC SPS s 7" dotykovým panelem, až 50 programů po 50 krocích
• Záznam dat: USB 2.0 rozhraní, export do CSV
• Chlazení: vodní (nutné), vstupní tlak 5 bar, teplota 16–20 °C, nízká tvrdost vody
• Rozhraní: Ethernet

Volitelné příslušenství:

• Další plynové linky s MFC
• Vodíkový modul s bezpečnostními prvky
• Modul pro kyselinu mravenčí
• Membránová pumpa (chemicky odolná)
• Olejová rotační pumpa
• Uzavřený vodní chladicí okruh (2,4 nebo 8,8 kW)

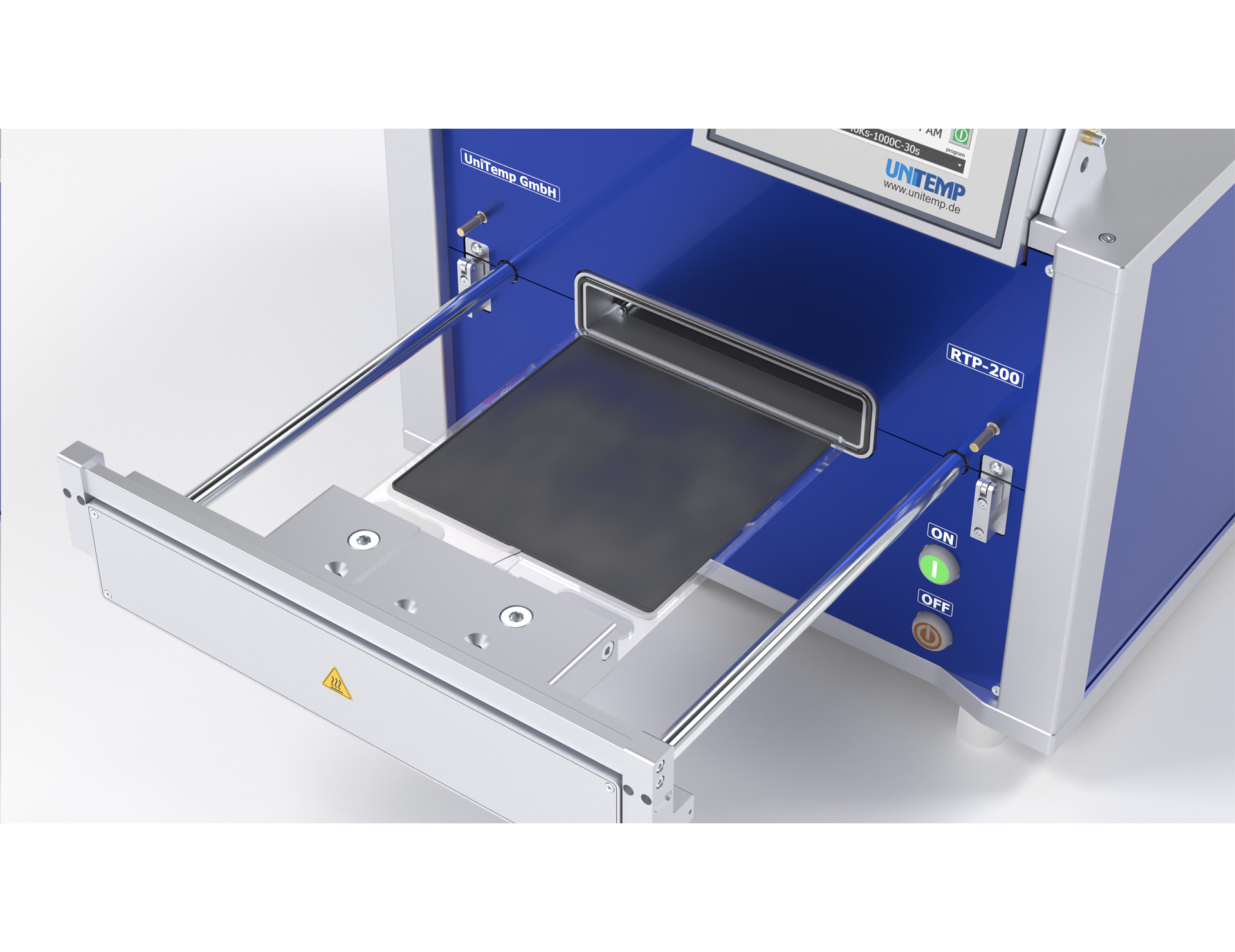

• Křemenný držák waferu nebo grafitový susceptor
• Bezpečnostní kryt Hood L
• Alarmsvětlo (pat light)
• Externí switchbox pro pumpu nebo chladič

Technické parametry:

• Rozměry zařízení: cca 578 × 496 × 570 mm
• Hmotnost: cca 70 kg
• Napájení: dle regionu (např. EU: 3×400 V, 21 kW)
• Řízení: Siemens SPS, dotykový panel
• Chlazení: vodní, nutné pro provoz
